LX-A型0.5-5吨电动单梁悬挂起重机

　　LX一A型电动单梁是挂起重机与CD1、MD1型电动葫芦配套使用，构成有轨运行的轻小型起重机。该机多用干机械制造。装配车间及仓库、山洞等场所。运行轨道用工字钢。
　　本产品是中级（A5）工作制，起重量0.5、1、2、3、5吨，跨度在3一16米范围内。工作环境温度为一20℃－35℃之间，操纵方式为地面操纵（有线和无线两种）。
　　本产品不宜在易燃、易爆的介质中或具有很大温度与酸、碱类气体的场所工作，也不适用干吊运熔化的金属、有毒物和易燃物的工作。

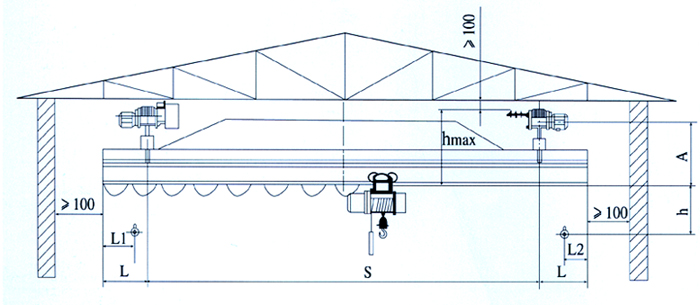

跨度	轮距	起升机构			运行机构			轨道工字钢	车轮工作直径	0.5t								1t								2t								3t								5t
		起升高度	起升速度	起重量	电动葫芦	运行速度	电动机	“工”		主梁工作名义尺寸		吊钩极限工作尺寸			悬臂长	总重	轮压	主梁工作名义尺寸		吊钩极限工作尺寸			悬臂长	总重	轮压	主梁工作名义尺寸		吊钩极限工作尺寸			悬臂长	总重	轮压	梁工作名义尺寸		吊钩极限工作尺寸			悬臂长	总重	轮压	梁工作名义尺寸		吊钩极限工作尺寸			悬臂长	总重	轮压
										A	hmax	L1	L2	h				A	hmax	L1	L2	h				A	hmax	L1	L2	h				A	hmax	L1	L2	h				A	hmax	L1	L2	h
	mm					v			mm	mm						t	KN	mm						t	KN	mm						t	KN	mm						t	KN	mm
3	1000	6; 9; 12; 18; 24; 30;	8 　　 8/0.8	0.5; 1; 2; 3; 5;	CD1型　 MDI型	20m/min	ZDY21-4; 2×0.8kW(3-5t)用ZDY12－4；2×0.4kW(3-5t)用	120a-132a(0.5-2t用)125a-163a(3-5t用)	Ф130（0.5-2t用）125a-163a(3-5t用)	512	781	234	153.5	550	750 　　 1000	0.74	4.7	562	831	256	154	660	750 　　 1000	0.84	7.5	-592	861	277.5	152.5	840	500	1.01	13.0	-610	851	278.5	151	930	500	1.37	16.7	621 　　　 600	861 750 　 1000 841	501.5	170	1185	750 　　　 1000	1.58	29.7
4																0.84	4.9							0.87	7.7							1.07	13.2							1.41	18.9							1.67	29.9
5																0.90	5.0							1.03	7.9							1.16	13.4							1.5	19.1							1.7	30.1
6																0.96	5.1							1.11	8.1							1.23	13.6							1.58	19.4							1.85	30.3
7																1.0	5.2	592	861					1.19	8.3							1.32	13.8							1.67	19.6							1.94	30.5
8	1500									562	831					1.25	5.8							1.41	8.7							1.71	14.4							1.99	20.4							2.29	31.5
9																1.33	6.0							1.5	8.9	-612	881				1000	1.79	14.6	-590	831				1000	2.1	20.6							2.4	31.7
10																1.41	6.1							1.57	9.1							1.88	14.8							2.21	20.9							2.51	32
11																1.62	6.5							1.65	9.3							1.97	15.0							2.32	21.2							2.62	32.3
12										592	861					1.61	6.7	612	881					1.74	9.5							2.06	15							2.44	21.4							2.73	32.5
13	2000															1.88	7.1							2.17	10.3							2.27	15.8							2.59	21.7							2.88	33.4
14																1.97	7.3							2.26	10.6							2.35	16.0							2.7	22.0							2.99	33.4
15																2.06	7.5							2.34	10.7							2.44	16.2							2.81	22.2							3.1	34
16																2.15	7.7							2.43	10.9							2.53	16.4							2.92	22.5							3.2	34.3
