MG型5-50/12.5吨双梁吊钩门式起重机

　　一、双梁吊钩门式起重机适用露天仓库、料场、铁路货站、港口码头等装卸搬运。还可以配以多种专用钩具进行多种特殊作业。
　　二、起重机有桥架、大车运行机构、小车、电器设备等组成。桥架采用箱型双梁焊接结构，大车运行机构采用分别驱动，全部机构均在操纵室操纵。
　　三、起重机导电形式分为电缆和滑线两种，用户可任选一种，图表中数据以滑线为准。
　　四、本系统起重机正常使用的环境应在一25℃～＋40℃范围内，24小时内的平均温度不得超过十35℃。其它安装使用地点的海拔高度不得超过2000米，超过1000米的应对电动机容量进行校核。

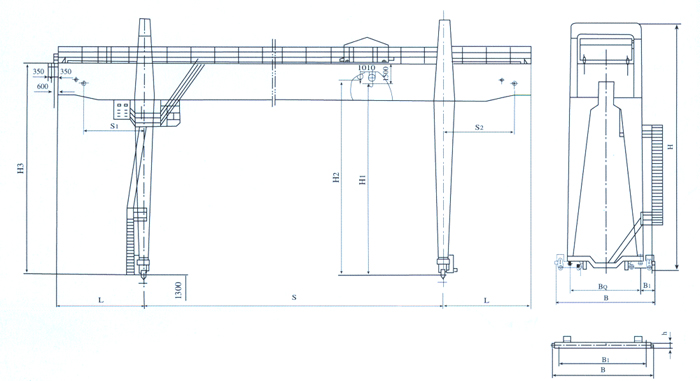

　　五、起重机5t、8t、10t、12.5t，所有跨度：起重机16／3.2t，跨度18m、22m、26m； 起重量 20／5t，跨度 18m、22m的起重机下横梁结构为右图。

起重量 T 5 8 10 12.5 16/3.2 20/5 25/5
工作制度 　 A5或A6
跨度 m 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35
起重机总重 A5 kg 51441 56292 690177 68180 76781 54443 59416 67380 72762 82036 54802 60934 68452 74858 83034 57593 65474 71569 78406 85678 72333 77662 86560 93855 108283 74347 82723 92112 110237 11263 82649 91281 98716 116263 127956
A6 5192 5677 6066 6866 7726 54778 59751 67716 73097 82370 65054 61186 68704 75120 83286 58029 65910 72005 78841 86113 72780 78110 87008 94303 108731 74813 83289 92676 110936 11320 83516 92148 99584 171311 128823
最大轮压 A5 KN 239 255 269 297 328 269 286 314 334 365 287 308 333 357 387 313 341 364 388 312 393 411 441 244 266 443 476 261 273 288 262 268 274 283 298
A6 241 258 271 299 334 270 287 315 335 366 288 309 334 358 388 315 342 365 389 313 394 412 442 245 267 444 477 262 262 289 263 269 275 284 299
荐用轨道型号 　    43.50kg/m
起升高度 主 　 11 11 11 11 11 11 11
副 \ \ \ \ 11.7 11.6 11.8
速度 起升 主 　 11.3(M5)    15.3(M6) 9.8(M5)       15.1(M6) 8.14(M5)  15.14(M6) 7.82(M5)   16.7(M6) 9.56(M5)   15.14(M6) 9.14(M5)  14.45(M6) 9.4(M5)  13.1(M6)
副 \ \ \ \ 19.34 19.48 19.5
小车运行 37.2 43.76 49.99 44.16 44.18 44.18 38.15
起重机运行 M5 39.56 48.42 39.56 48.42 39.56 48.42 39.56 48.42 49.08 46.25 49.08 46.25 40.07
M6 39.98 48.57 39.88 48.57 39.98 48.57 39.98 48.57 49.44 46.75 49.44 46.75 40.20
主要尺寸 L   6838 7838 8838 10162 11662 6842 7842 8842 10166 11666 6838 7838 8838 9838 11262 6838 7838 8838 9838 11262 8258 9258 10462 11962 13962 8258 9258 10462 11962 13962 8258 9258 10462 11962 13962
S1   4500 5500 6500 7500 8500 4500 5500 6500 7500 8500 4500 5500 6500 7500 8500 4500 5500 6500 7500 8500 5000 6000 7000 8000 9000 5000 6000 7000 8000 9000 5000 6000 7000 8000 9000
S2   4500 5500 6500 7500 8500 4500 5500 6500 7500 8500 4500 5500 6500 7500 8500 4500 5500 6500 7500 8500 5000 6000 7000 8000 9000 5000 6000 7000 8000 9000 5000 6000 7000 8000 9000
H3   10694 10694 10694 10976 11226 10694 10694 10694 10976 11226 11214 00364 11264 11466 11376 11214 11114 11314 11226 11326 11244 11294 11603 11612 11712 11294 11496 11512 11132 11232 11362 11512 11612 11232 11332
H 　 14870 14870 14870 15000 15280 14870 14870 14870 15000 15280 15390 15390 15520 15800 15560 15390 15520 15800 15560 15560 15860 16126 15860 16126 15546 15846 16126 16426 15946 　
h   660 722 662 722 662 766 622 766 766 573 766 573 573 660
BQ 　 8500 9100 9100 9100 9500 8500 10000 9000 9000 　
B1   650 770 650 770 650 770 650 770 770 1653 770 1610 1653 1673
B   10109 10349 10709 10949 10709 10949 10709 10949 11349 11305 11849 11769 11805 11845
I     847 836 847
电源 三相交流3-Phase AC 380V 50Hz

　

　

　

起重量 主起升 副起升 小车运行 起重机运行
5 M5 YZR160M2－6　8.5KW \

　

 2×YZR160M2－6
(S=18、22、26ｍ）		 2×8.5KW 2×YZR160L－6
(S=30、35ｍ）		 2×13KW
M6 YZR180L-6　15KW 2×7.5KW 2×11KW
8 M5 YZR160L-6　15KW \

　

 2×YZR160M2－6
(S=18、22ｍ）		 2×8.5KW 2×YZR160L－6
(S=26、30、35ｍ）		 2×13KW
M6 YZR225M-8　22KW 2×7.5KW 2×11KW
10 M5 YZR160L-6　13KW \ 2×YZR160M2－6
(S=18、22、26ｍ）		 2×8.5KW 2×YZR160L－6
(S=2630、35ｍ）		 2×13KW
M6 YZR225M-8　22KW 2×7.5KW 2×11KW
12.5 M5 YZR200L-8　18.5KW \ 2×YZR160M2－6
(S=18ｍ）		 2×8.5KW 2×YZR160L－6
(S=22、26ｍ）		 2×13KW 2×YZR180L－6
(S=30、35ｍ）		 2×17KW
M6 YZR250M1－8　30KW 2×7.5KW 2×11KW 2×15KW
16/3.2 M5 YZR225M-8　26KW YZR160M2－6 8.5KW 2×YZR180L－6
(S=18、22、26ｍ）		 2×17KIW 4×YZR160M2－6
(S=30、35ｍ）		 4×8.5KIW
M6 YZR280S－10　37KW 2×15KIW 4×7.5KIW
20/5 M5 YZR225M-8　26KW YZR180L-8　13KW 2×YZR180L－6
(S=18、22ｍ）		 2×17KIW 4×YZR160M2－6
(S=26、30、35ｍ）		 4×8.5KIW
M6 YZR280M-10　45KW 2×15KIW 4×7.5KIW
20/5 M5 YZR250M2-8　42KW YZR180L-8　13KW 4×YZR160M2－6
(S=18、22、26ｍ）		 4×8.5KIW 4×YZR160L－6
(S=30、35ｍ）		 4×13KIW
M6 YZR315S-10　55KW 4×7.5KIW 4×11KIW
