QA型5-15吨电磁桥式起重机
QA型电磁桥式起重机带有可卸的电磁盘，特别适用干冶金工厂在室内或露天的固定跨间较繁重地装卸及搬运具有磁性的黑色金属制品与材料（如钢锭、型钢、生铁块）在机械厂。库房中也常有来搬运钢料、铁块、废铁、废钢、铁屑等物料。
本机属重级（A6）工作制度，起重机包括电磁盘自重。
本机由箱形桥架。大车运行机构、小车、电气设备、电磁盘五部分组成，全部机构均在操纵室内操纵，当露天使用时带有防雨设备。
|
主要技术参数 |
||||||||||||||||||
|
起重量 |
t |
5 | 10 | |||||||||||||||
|
跨度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|
|
起升高度 |
|
12 | 12 | |||||||||||||||
| 速度 | 起升 | m/min | 23.2 | 20.2 | ||||||||||||||
| 小车 | 41.5 | 46.2 | ||||||||||||||||
| 大车 | 115 | ## # | ||||||||||||||||
| 电动机 | 起升 | 型号/kW | YZR225M-8/22 | YZR280S-10/37 | ||||||||||||||
| 小车 | YZR112M-6/1.5 | YZR132M1-6/2.2 | ||||||||||||||||
| 大车 | YZR200L-8(2×115) | YZR160M1-6 (2×5.5) | YZR160M2-6 (2×7.5) | |||||||||||||||
|
总重 |
t |
11.8 |
13.5 |
15.5 |
17.8 |
20.2 |
24.6 |
27.8 |
30.7 |
15.9 |
18.5 |
20 |
22.3 |
25 |
29.6 |
33 |
36 |
|
|
最大轮压 |
7.2 |
7.6 |
8.4 |
9.1 |
10 |
11.3 |
11.8 |
13 |
11.1 |
11.9 |
12.2 |
13.3 |
14 |
15.3 |
16.1 |
17 |
||
| 电磁盘 | 型号 | kg | MW1-6 | MW1-16 | MW1-16 | |||||||||||||
| 吸重 | 4540 | 3330 | 8330 | |||||||||||||||
| 自重 | 460 | 1670 | 1400 | |||||||||||||||
|
荐用钢轨 |
|
38kg/m | 43kg/m | |||||||||||||||
|
电源 |
|
三相交流 380V 50Hz | 三相交流 380V 50Hz | |||||||||||||||
|

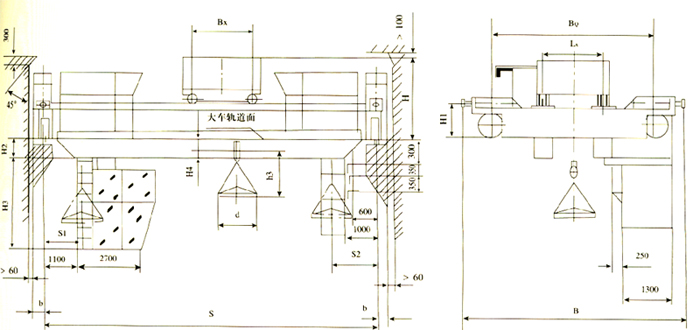

主要尺寸 |
||||||||||||||||||
|
Lx |
mm | 1400 | 2000 | |||||||||||||||
|
Bq |
3500 | 3550 | 5000 | 4050 | 4150 | 5000 | ||||||||||||
|
Bx |
1100 | 1500 | ||||||||||||||||
|
R |
4600 | 4650 | 6100 | 5250 | 5290 | 6100 | ||||||||||||
|
b |
230 | 230 | ||||||||||||||||
|
H |
1754 | 2028 | 2026 | 2076 | ||||||||||||||
|
H1 |
725 | 725 | 775 | |||||||||||||||
|
H2 |
24 |
126 |
26 |
376 |
526 |
676 |
826 |
976 |
22 |
228 |
228 |
376 |
526 |
628 |
778 |
928 |
||
|
H3 |
2350 |
2220 |
2170 |
2180 | 2010 |
2350 |
2195 |
2170 |
2180 | 2010 | ||||||||
|
H4 |
20 | 75 | 700 | |||||||||||||||
|
S1 |
1250 | 1500 | ||||||||||||||||
|
S2 |
1500 | 1500 | ||||||||||||||||
|
d |
Ф776 | Ф1180 | Ф1180 | |||||||||||||||
|
h3 |
883 | 1208 | 1225 | |||||||||||||||
